Unsere Maschinen & Anlagen um Sie bei Ihrer Fertigung zu unterstützen

SEP-Serie

120 - 1.000 kN

Die Modulbauweise der SEP-Baureihe bietet für die verschiedensten Anwendungen Möglichkeiten und Kombinationen. Das ist für jegliche Fertigungsaufgaben interessant.

Die einfache Nutzung der Umschalteinrichtungen, gesteuerte Einrichtevorgänge sowie die kundenspezifische Gestaltung der Presse zur Erfüllung der Kundenanforderungen tragen zur verbesserten Effizienz, Kosteneinsparung und Flexibilität bei. Dies wiederum führt zu einer deutlichen Steigerung Ihrer Wettbewerbsfähigkeit.

Übersicht SEP-Serie

Geschwindigkeit
Schnellläufer-Stanzautomat bis zu 800 Hübe/min Modular

Modular
Modulbauweise für die Integration in kundenspezifische Fertigungslinien; Integration einer zusätzlichen Stanzeinheit für den sekundären Betrieb

Maximale Leistung
Mehrspuriges Lamellenumformen möglich für maximale Leistung

Einsatzfertig
Einsatzfertige Produktionslösungen, die Abwickeln, Abstapelung, Zufuhreinrichtungen wie Walzen und Greifer, Werkzeugausstattung und Schallschutz usw. einbeziehen

Retrofits

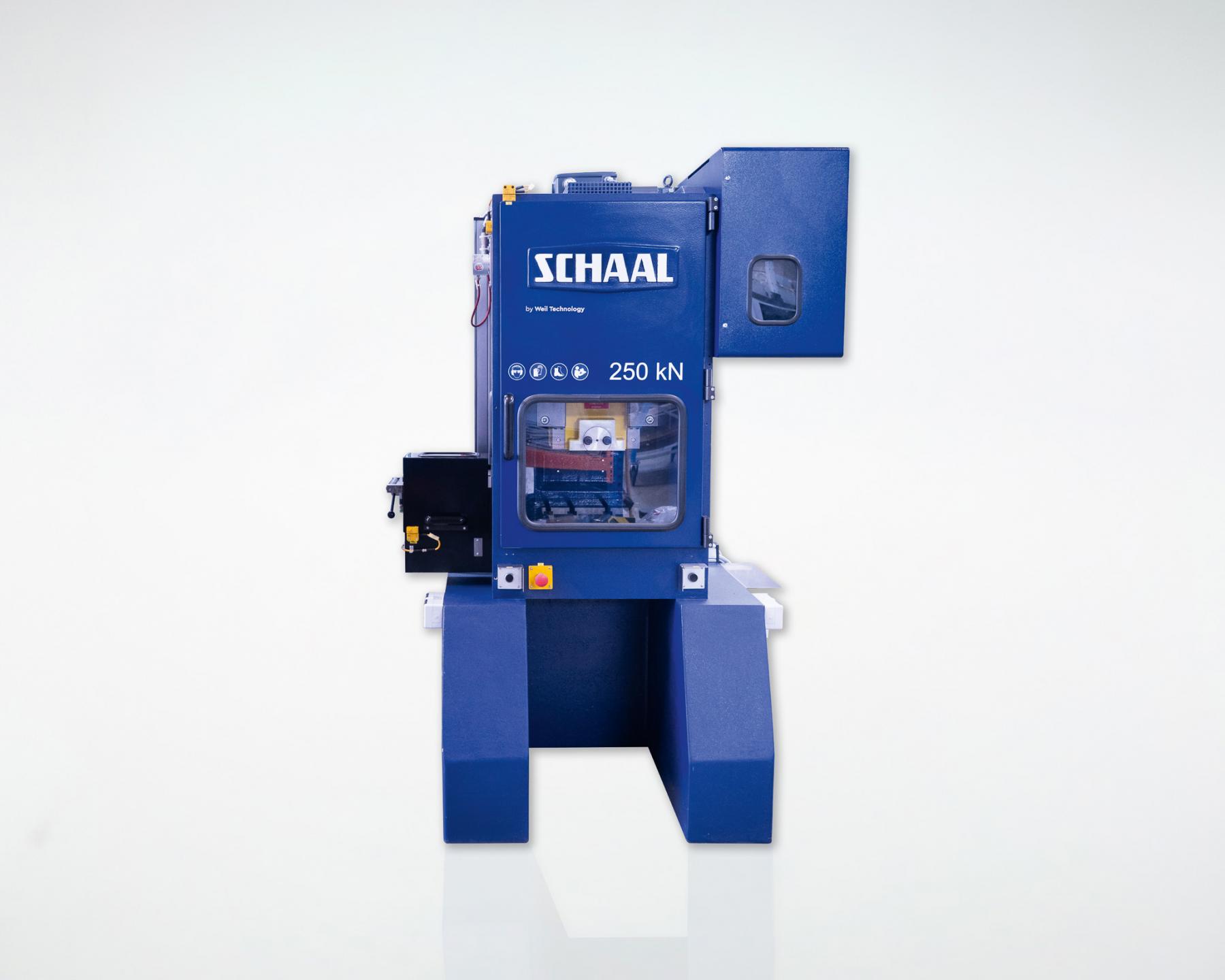

Einfach und schnell eine Exzenterpresse für Ihre Produktion

Eine Maschine fällt aus oder die Auftragslage ist gerade so gut, dass eine weitere Maschine benötigt wird.

Hierfür bieten wir schnelle Lösungen für Exzenterpressen mit bis zu 800 HpM. Die Lieferzeiten liegen nur bei 2 - 3 Monaten

Mehr über Retrofits

Vorschubsysteme

Dynamische Bandzuführung SWV

Einzelaufnahme einer dynamischen Bandzuführung SWV

Mit den Vorschubgeräten ist die Systemkette von der Bandanlage zur Presse für einen hochproduktiven Einsatz komplett. Mit einer Vorschubleistung von bis zu 120 m/min bei den Walzenvorschubgeräten und einer Genauigkeit von bis zu 0,02 mm sowie miniertem Rüst- und Einrichtungszeiten ist Ihre Presse gut ausgestattet.

Stabiler Aufbau, hohe Präzision und Wiederholgenauigkeit

Außermittiger Bandtransport möglich

Gehärtete und geschliffene Vorschubwalzen, optional Kunststoff/Gummi

Integrierte Vorschubsteuerung mit einfacher Programmierung

Pneumatische Zwischenlüftung, auf Wunsch auch mechanische zwangsgesteuerte Lüftung für hohe Hubzahlen

Variabel an der linken bzw. rechten Pressenseite oder Pressenrückseite anbaubar sowie an Stanzautomaten und Anlagen anderer Hersteller

Bandbreiten nach Kundenwunsch bis 1.000 mm

Ein Ansprechpartner für Presse und Vorschub

Hochleistungs-Bandzuführung SZV

Nahaufnahme der Hochleistungs-Bandzuführung, die an unsere Maschinen angebaut werden können

Einfache und schnelle Einstellung der Vorschublänge und Blechstärke bei hoher Vorschubgenauigkeit kennzeichnen die mechanischen Zangen-Vorschubgeräte SZV. Die Zangenvorschübe können an alle SEP-Stanzautomaten (wahlweise links, rechts) angebaut werden.

Kompakter, robuster Aufbau

Vollmechanischer, zwangsgesteuerter Ablauf für hohe Hubzahlen

Banddickenführung über die gesamte Vorschublänge

Zu- und abschaltbare sowie stufenlos einstellbare Zwischenlüftung

An SEP-Baureihe angepasst

Hubzahlen von bis zu 800 Hub/min

Bandgeschwindigkeit bis zu 30 m/min

Vorschubhöhenverstellung bis ± 30 mm möglich

Vorschubdauer 180°

Vorschubgenauigkeit bis 0,01 mm

Vorschub leicht einstellbar auf unterschiedliche Werkzeuge und Hübe

Anwendungen, für die unsere Maschinen & Anlagen eingesetzt werden

Anwendungsbeispiele

Unsere Stanzautomaten und die daraus entwickelten Systemlösungen bilden die Basis für eine flexible, rationelle und kosteneffiziente Fertigung in vielen Branchen wie zum Beispiel:

Automobilindustrie

Fertigungsindustrie für elektronische Teile

Bauwesen für mechanische Vorrichtungen

Fertigungsindustrie für medizinische Bauteile

Konsumgüterindustrie

Dichtungen für bspw. die Lebensmittelindustrie
